徹底した品質管理

形状設計

決定した基本構造にもとづいて鍛造に適した形状につくられます。またこの段階で構造解析プログラムによる製品検証も可能であり、製品設計精度向上の一助となっています。

金型設計

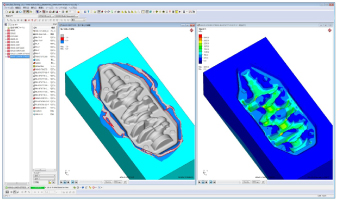

鍛造シミュレーションを用いて、成型性や歩留まり、金型寿命、欠陥発生の有無といった内容を多面的に検証。鍛造シミュレーションを効果的に活用しています。

金型設計

完成した金型はすべて寸法測定を経て完成します。鍛造品質はもちろんトレーサビリティも完璧です。

金型

  • CADで設計した金型モデル

  • +
  • 加工が完了した金型

  • =
  • 両者の乖離度を色の違いで出力表示

  • 3Dスキャナ

    3Dスキャナ

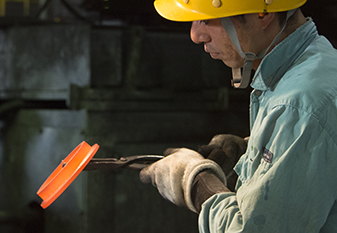

試作鍛造

品質はひとつひとつの工程で造り込んでいくものとして考えています。自らの目で細心の注意をはらい品質チェックをおこないます。

試験・評価

製品の3Dスキャン結果をソフトウェア上で重ね合わせることで短時間で設計値との比較検証が可能です。検証結果は可視的・定量的な評価や改善点の洗い出しとして用いられ製品の高精度化に活かされています。

製品

  • CADで設計した金型モデル

  • +
  • 鍛造された製品

  • =
  • 両者の乖離度を色の違いで出力表示

  • 3Dスキャナ

    3Dスキャナ

鍛造品に用いられる各種鉄、非鉄材の材料強度を測定します。

採取されたデータは鍛造品の強度評価やCAE解析の強度データとして用いられます。

  • 引張試験機

    引張試験機
  • 平面曲げ疲労試験機

    平面曲げ
  • 回転曲げ疲労試験機

    回転曲げ
  • シャルビー衝撃試験機

    シャルビー衝撃試験機

鍛造品に付帯部品が装着された完成品の強度試験機・機動的静的強度・疲労強度の測定が可能です。

当社で設計製作された鍛造製品がお客様の要求強度を満足しているかどうかを検証します。

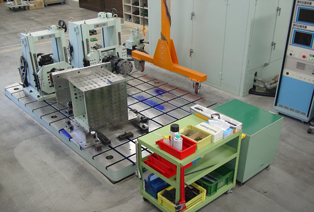

  • 強度試験機

    強度試験機
  • 落下衝撃試験機

    強度試験機

鍛造品の硬度を測定し、鍛造や熱処理が正常に完了したかどうかを確認します。

硬度計

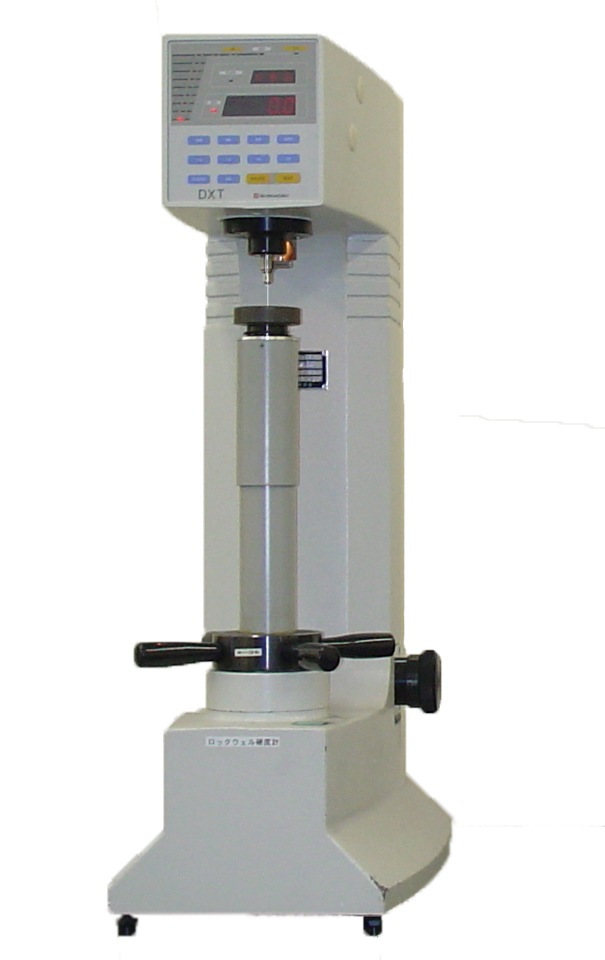

  • ロックウェル

    ロックウェル
  • ブリネル

    ブリネル

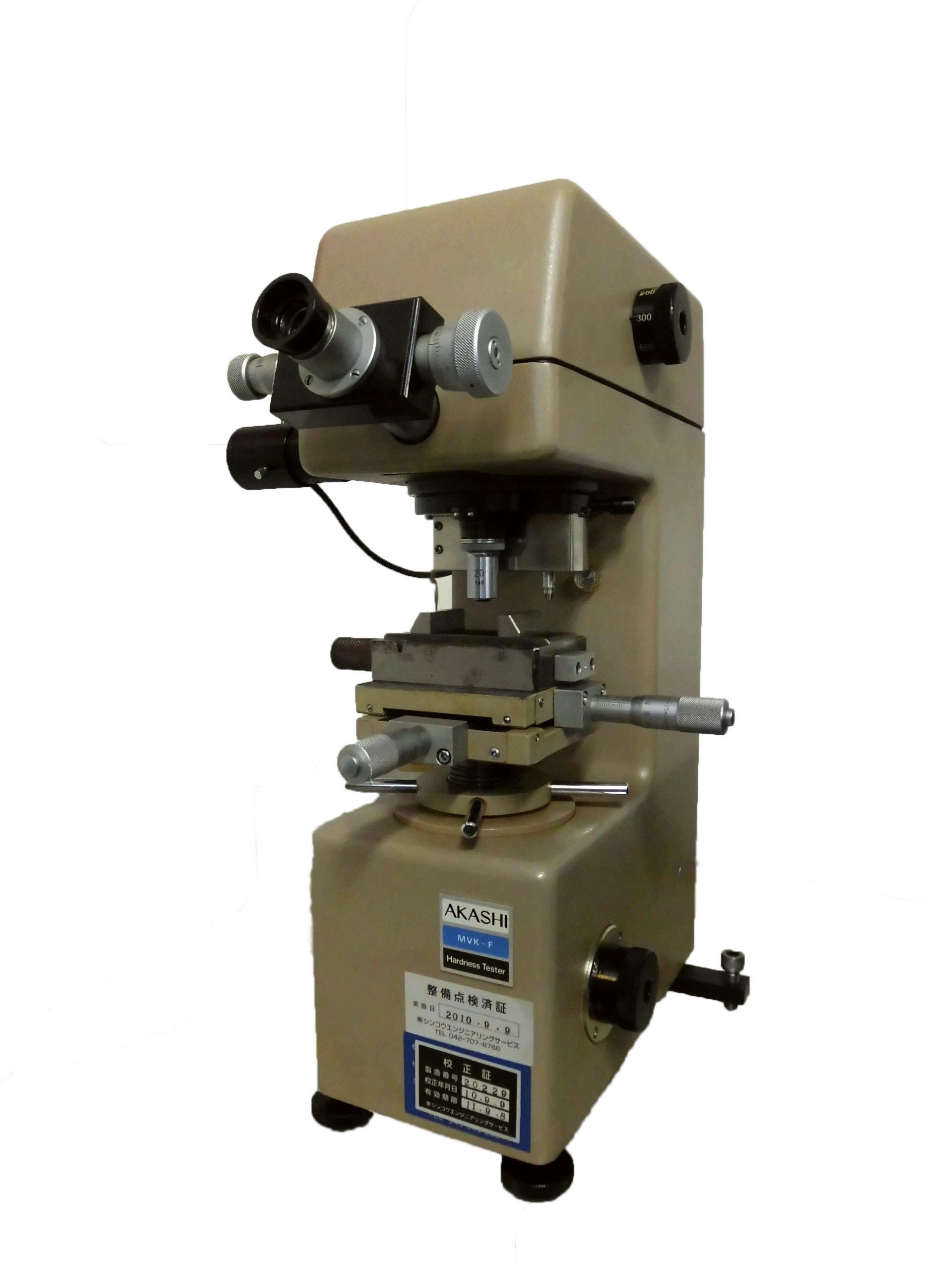

  • ビッカーズ

    ビッカーズ

鍛造品の金属組織をミクロやマクロレベルで観察し、鍛造や熱処理が正常に完了したかどうかを確認します。

金属組織観察機器

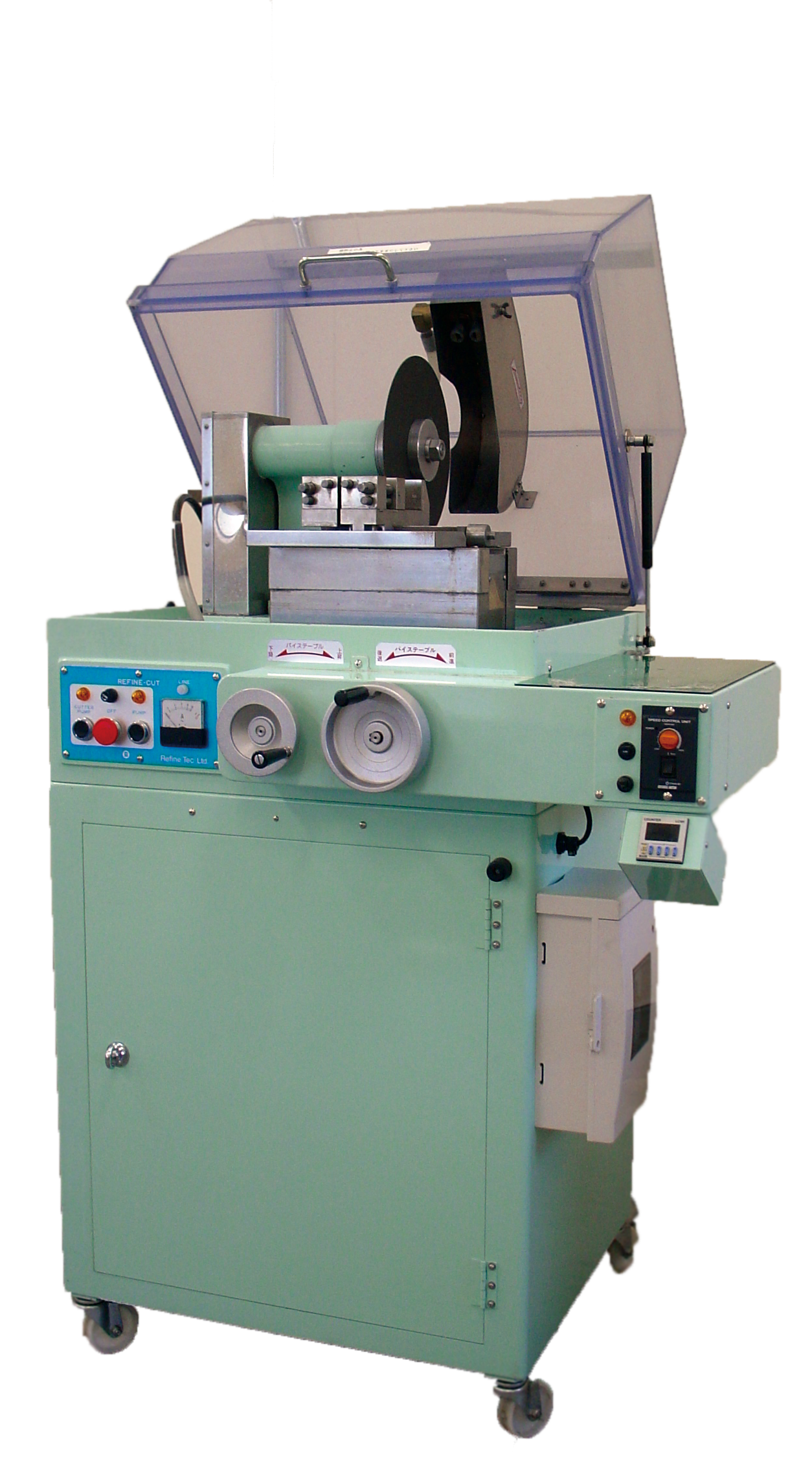

  • 精密切断機

    精密切断機

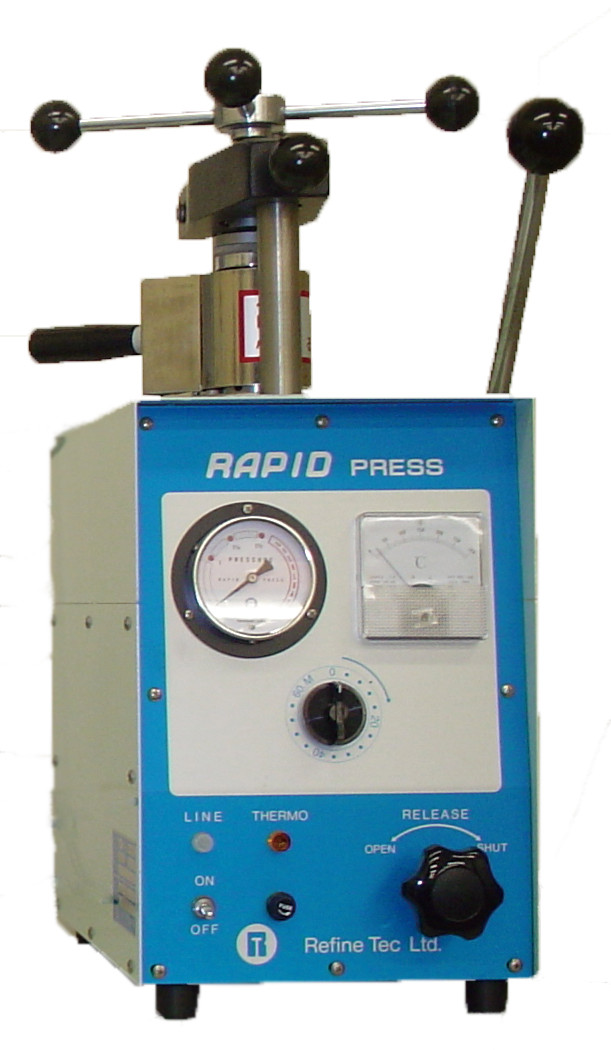

  • 試料理込機

    試料埋込機

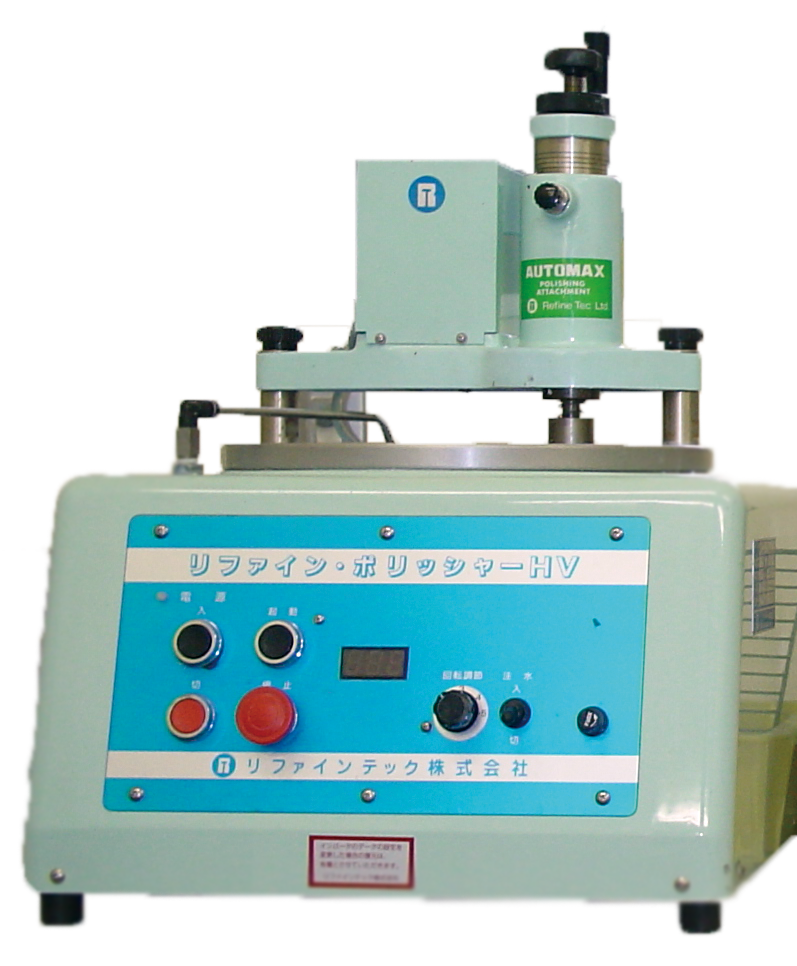

  • 試料研磨機

    試料研磨機

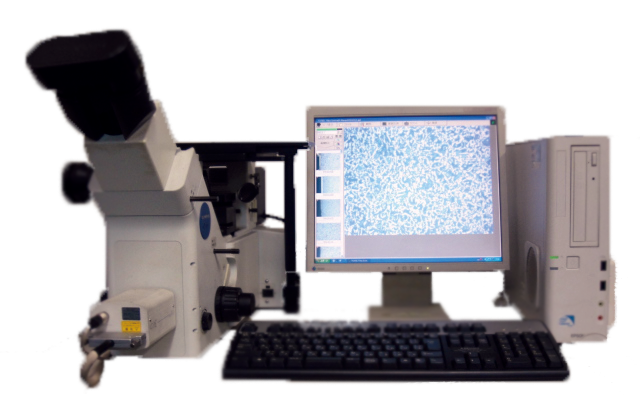

  • 金属顕微鏡

    金属顕微鏡
出荷

製品検査

ツイストクランクの画像計測装置を導入し、全ての製品を高精度に測定しています。

また、蓄積した製品データを活用して安定した製品品質の維持を実現しました。

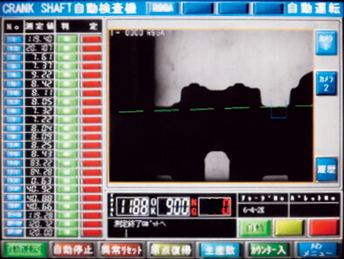

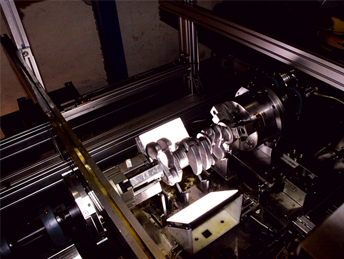

画像計測装置 クランクシャフト自動装置
